craft Fe / CAMPER’S HIGH

鉄(Fe)を加熱し赤らめハンマーで鍛造したり溶接したり思いのままに加工する面白さに魅了され、大好きなキャンプに使うオリジナルギアや家具、装飾金物などオーダーメイドの一点物を手作りしています。

自宅ガレージを大改造、溶接定盤をDIYしものづくり工房に!

f:id:CampersHigh:20210929222159j:plain

溶接工房を引っ越すことになり念願の自宅ガレージを大改造し設備を整えました。

溶接定盤も変形しないようにDIYしたので紹介します。

f:id:CampersHigh:20210929223246p:plain

これが以前の溶接工房、結構ごちゃごちゃしていました。実家の車庫ですが、少し距離があり隙間時間を使っての作業がしにくかったのです。そこで工房を自宅に引っ越すことにしました。

f:id:CampersHigh:20210929224541j:plain
f:id:CampersHigh:20210929224548j:plain

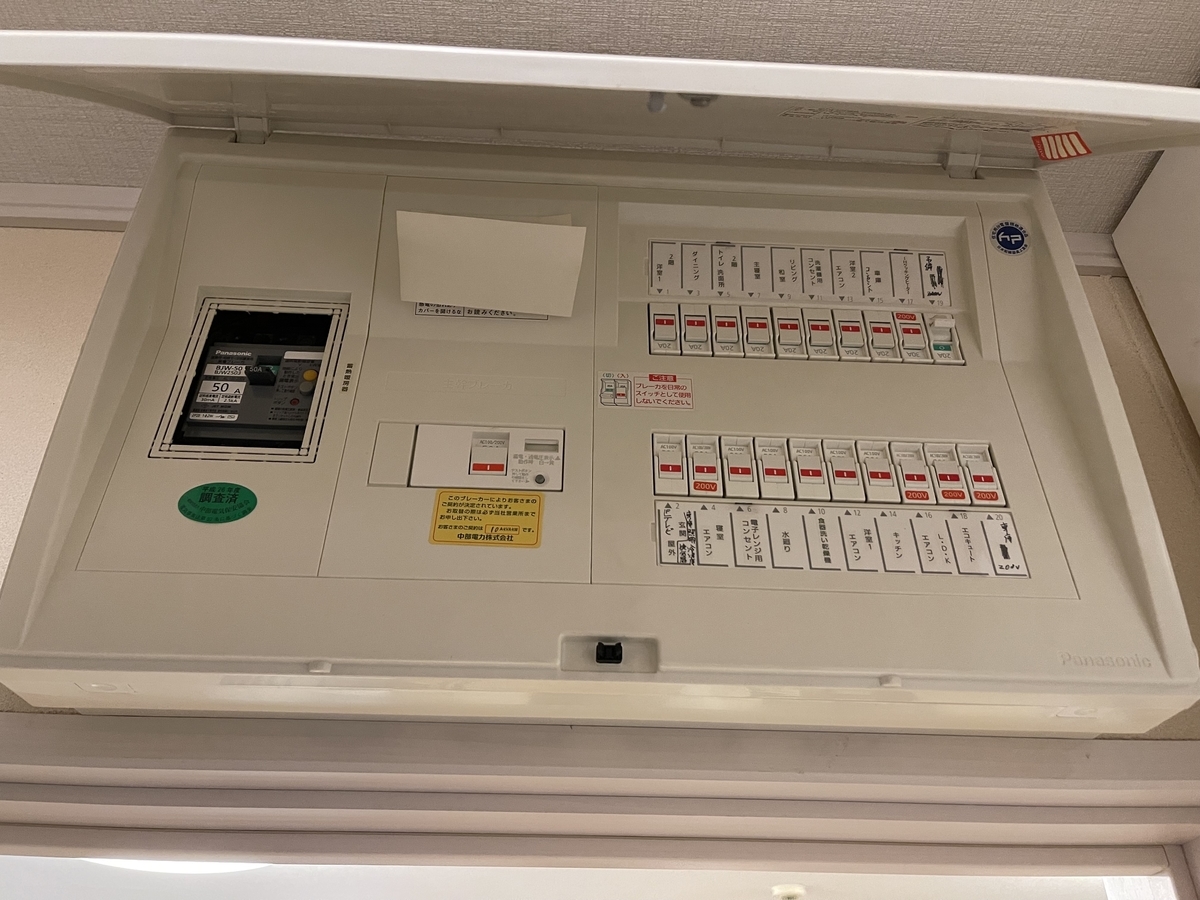

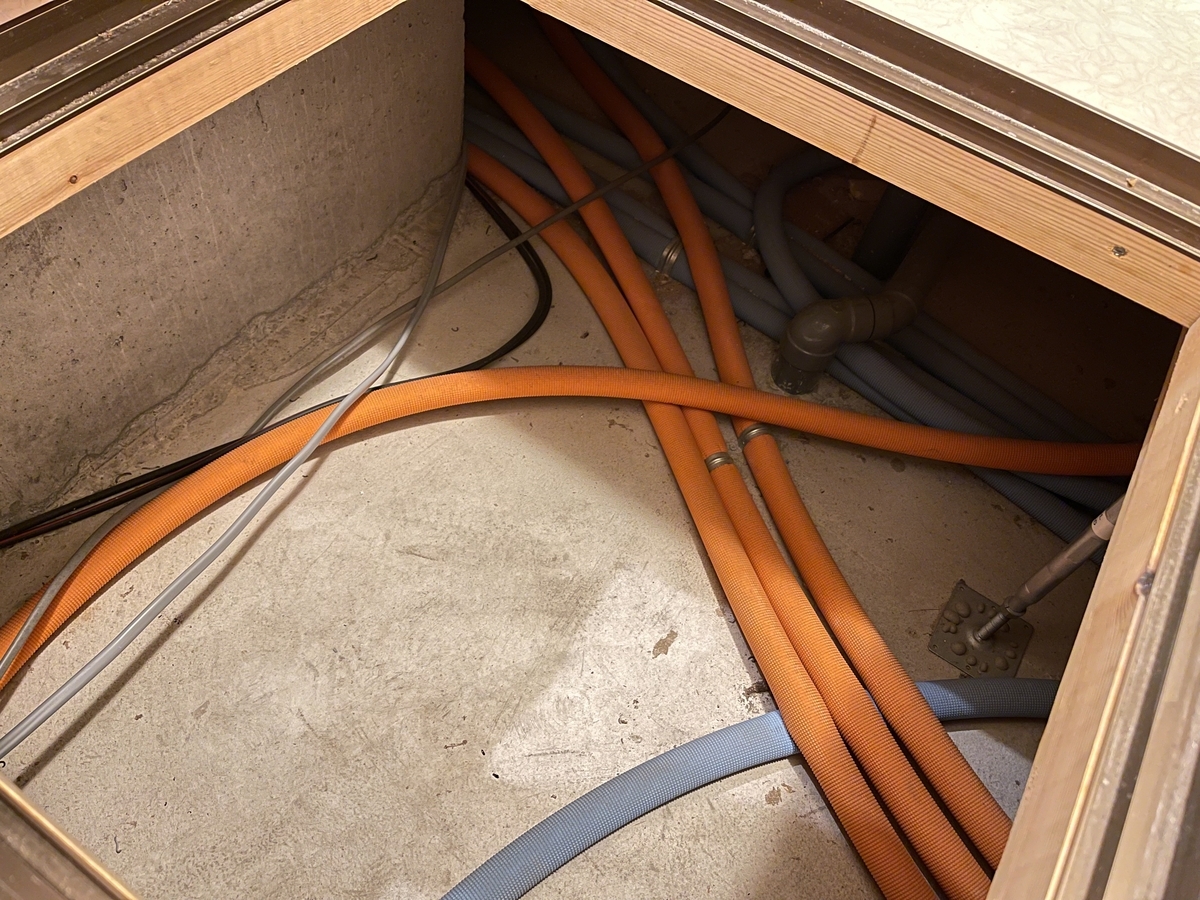

ガレージへの溶接電源もDIYです。単相200V30Aをユニットバスの上によじ登ったり床下に潜り込んだりと苦労しましたがなんとかガレージまで引きました。

f:id:CampersHigh:20210929225530p:plain

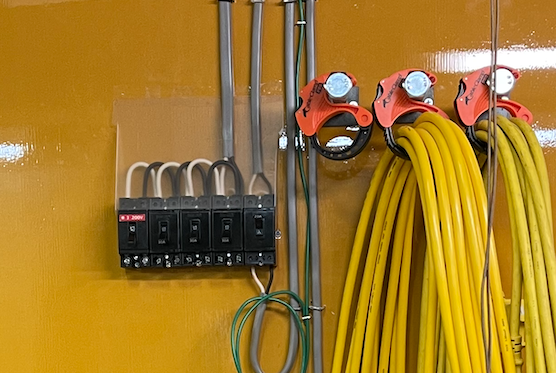

電源工事完了。せっかくなので100Vコンセント回路にブレーカーを追加し一括で切れる様にしました。これでコンセント差しっぱなしでも使わないときは切れるので安心です。

f:id:CampersHigh:20210929230031j:plain

いよいよ引っ越し!もう足の踏み場もないくらいです。自宅ガレージは実家の車庫より狭いので整理整頓を工夫する必要があります。

f:id:CampersHigh:20210929230729j:plain

ここからは溶接定盤の制作です。以前使っていたものは4.5ミリ厚で変形があり作業しにくかったので今回は12ミリ厚で新作することにしました。本当は16か19ミリ位欲しいところですが高額になるので12ミリにしました。1200×2100の鉄板は約230キロもあるので人力では無理です。そこで車用のエンジンクレーンを使いトラックから降ろしガレージに搬入しました。独身時代に勢いで買ったエンジンクレーンが役に立つ時がきました!

f:id:CampersHigh:20210929231539j:plain

脚ですがせっかく定盤にするのに溶接で取り付けてしまっては溶接歪みで変形してしまいます。なので鉄板はボルト固定にします。

f:id:CampersHigh:20210929231803j:plain

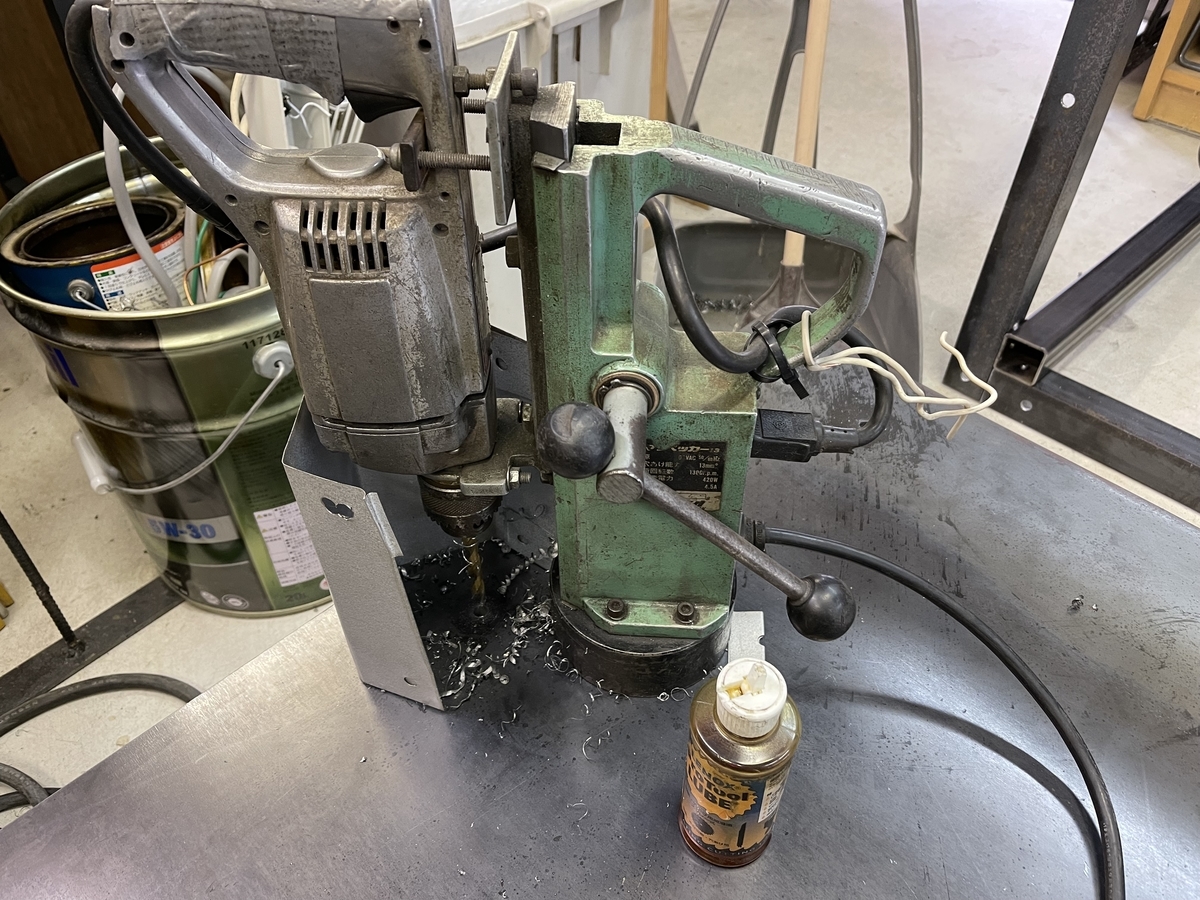

マグネットドリルでM10のタップを24箇所立てました。

f:id:CampersHigh:20210929231936j:plain
f:id:CampersHigh:20210929231943j:plain

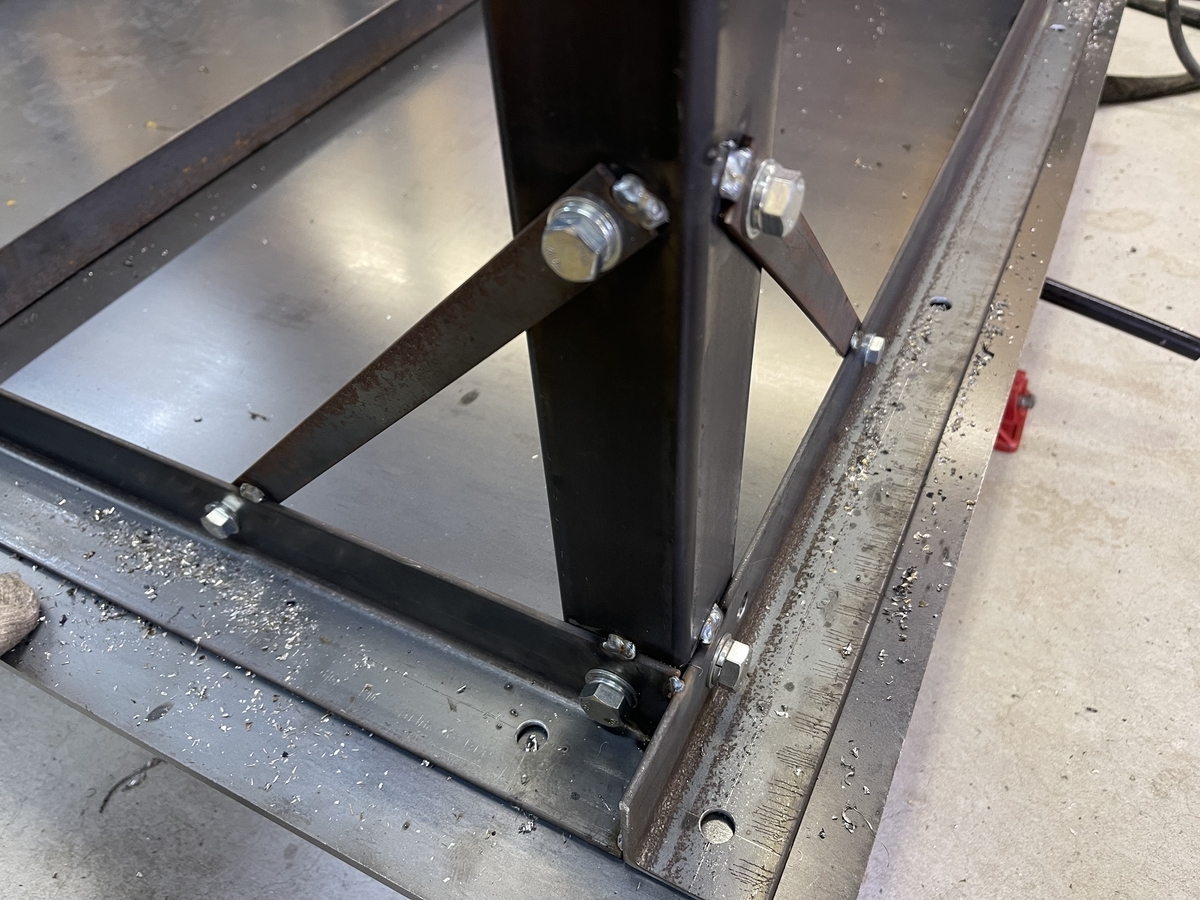

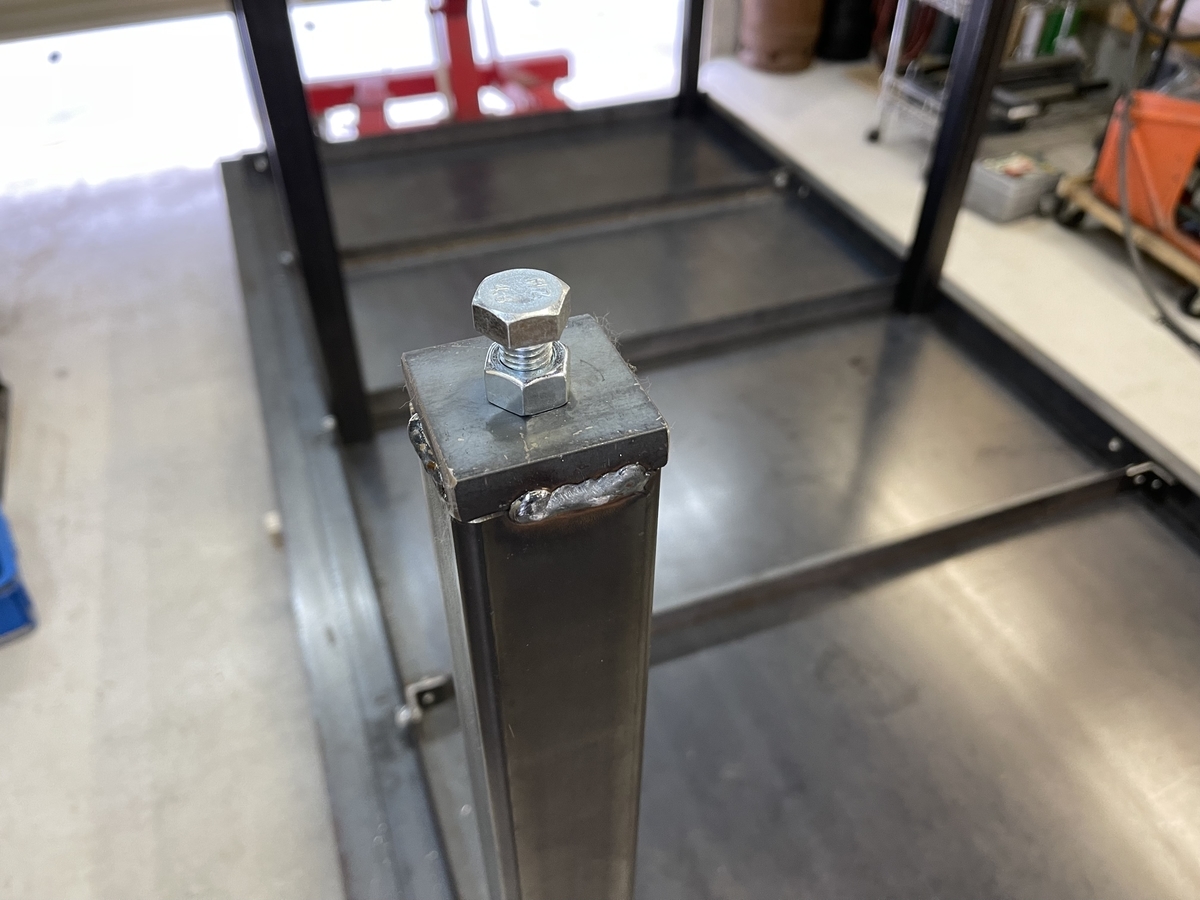

補強を入れ変形しない程度に溶接します。脚の下部には調整ボルトをつけました。

f:id:CampersHigh:20210929232216j:plain

さあ鉄板をボルトオン!

f:id:CampersHigh:20210929232456p:plain

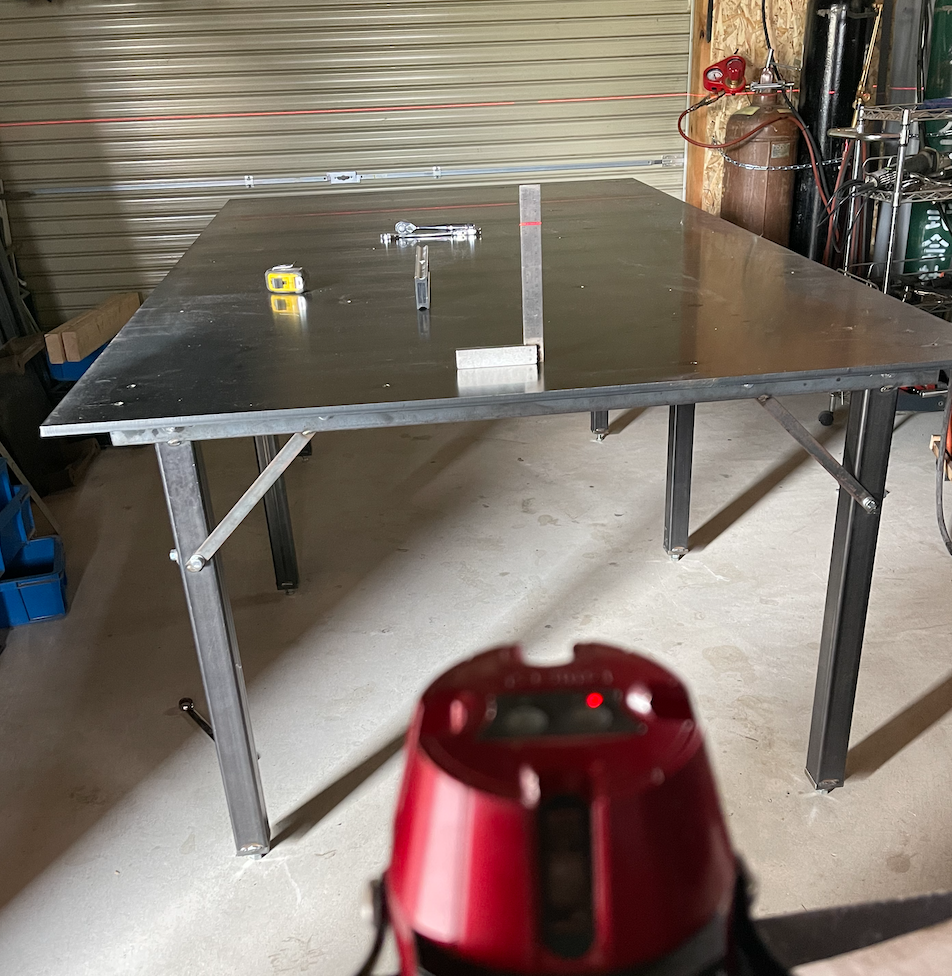

レーザーを使ってレベル出し。

f:id:CampersHigh:20210929232602j:plain

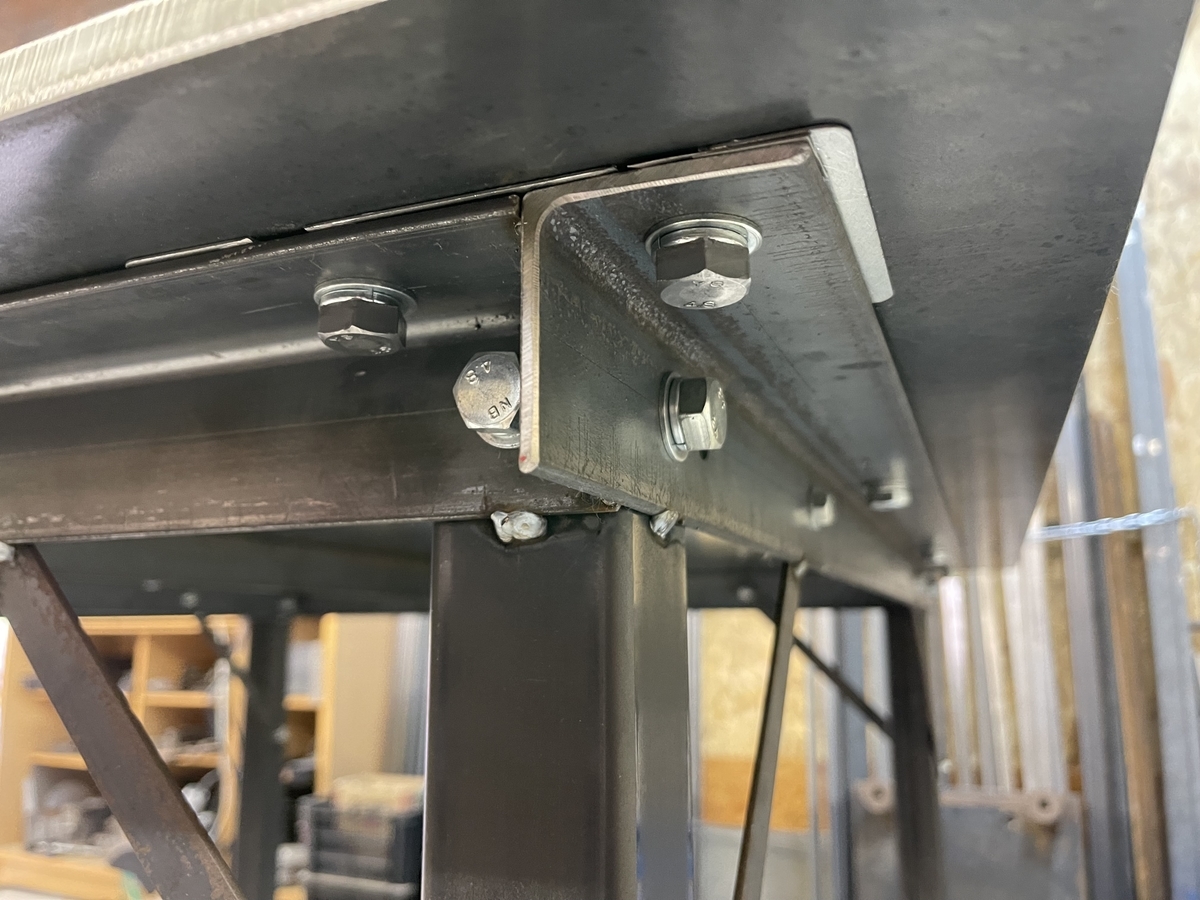

定規で平面を確認し反りがあったのでシムで調整しました。この調整できるところがボルト固定の最大の強みです。苦労してタップを立てた甲斐がありました。

f:id:CampersHigh:20210929234116j:plain
f:id:CampersHigh:20210929234124j:plain

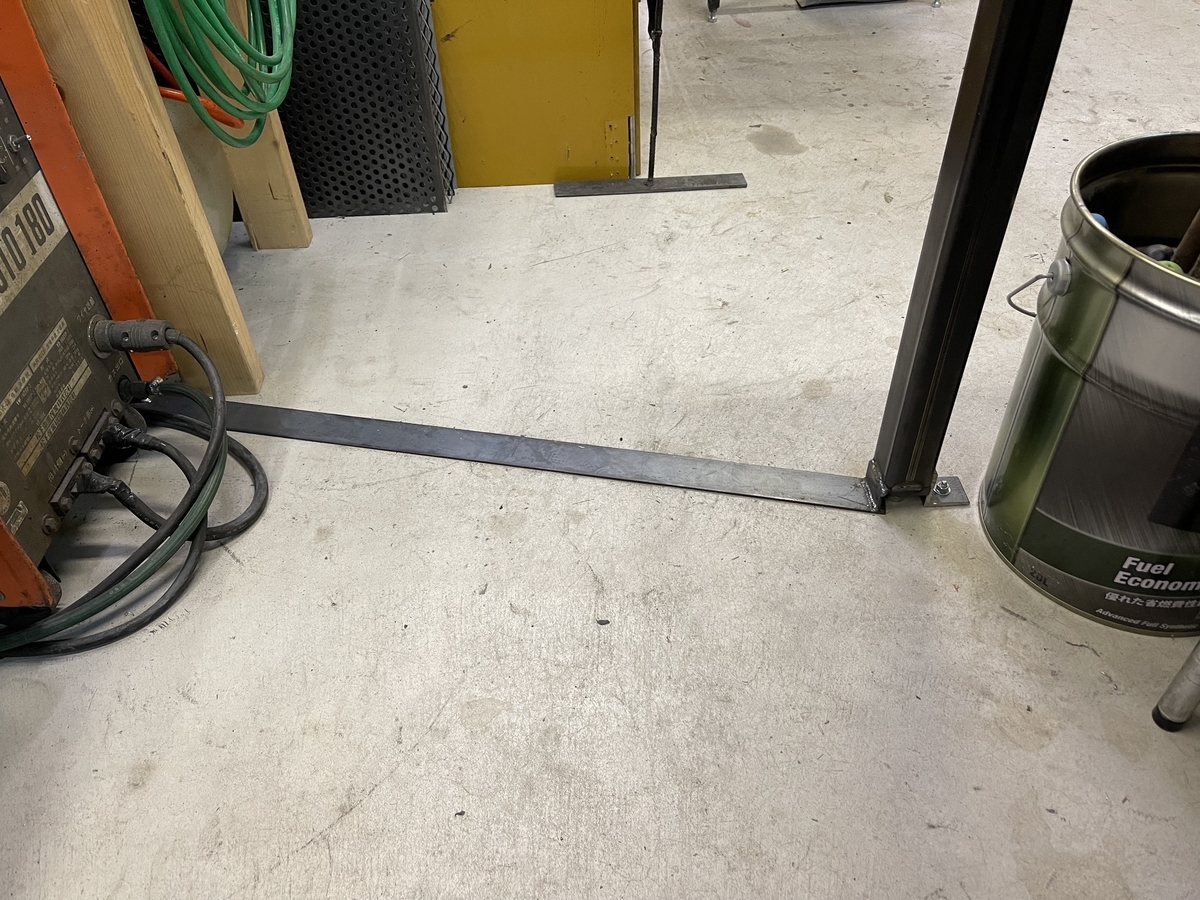

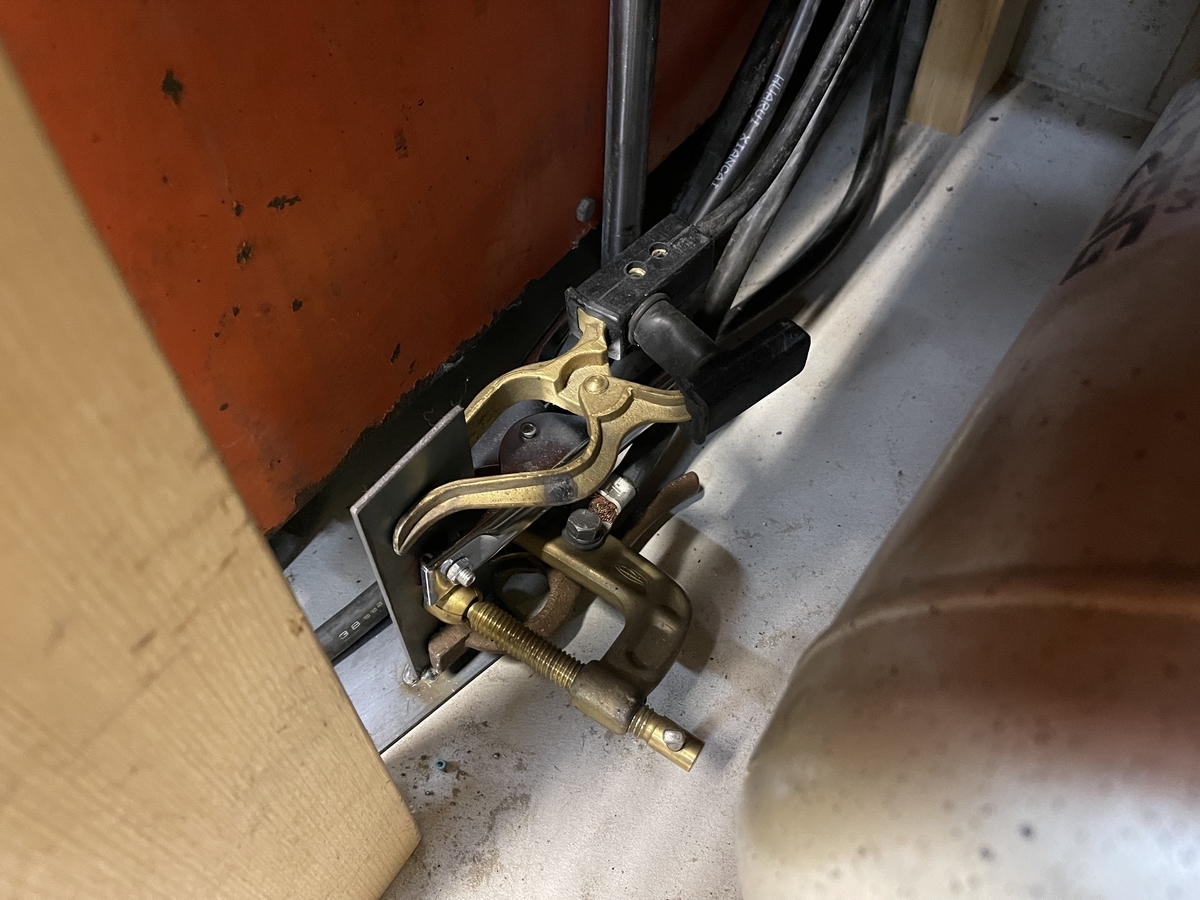

アースは3ミリのフラットバーで繋ぎスッキリに隠しました。

f:id:CampersHigh:20210929233532p:plain

定盤の下は電動工具などを収納しました。

f:id:CampersHigh:20210929234321j:plain

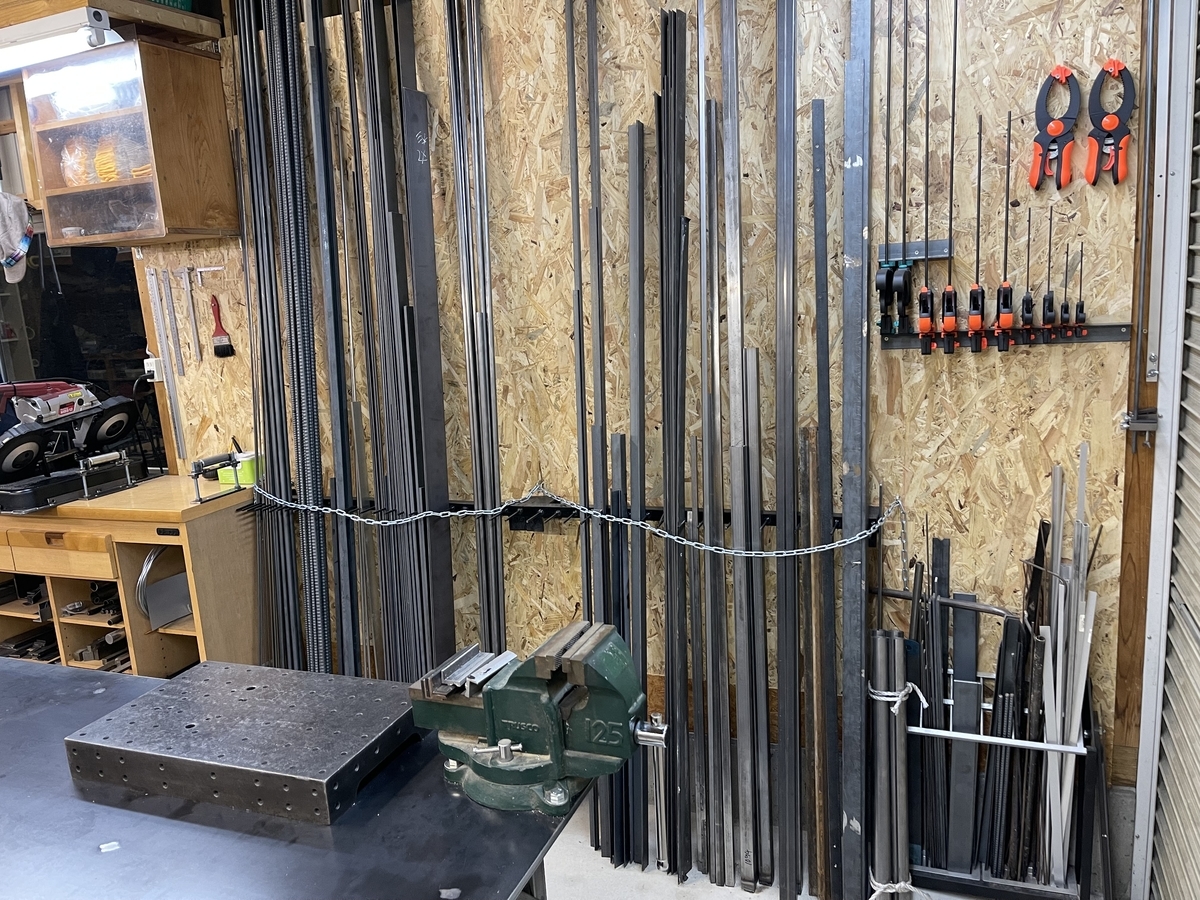

万力を取り付け。壁面は材料とクランプを収納。

f:id:CampersHigh:20210929234805j:plain

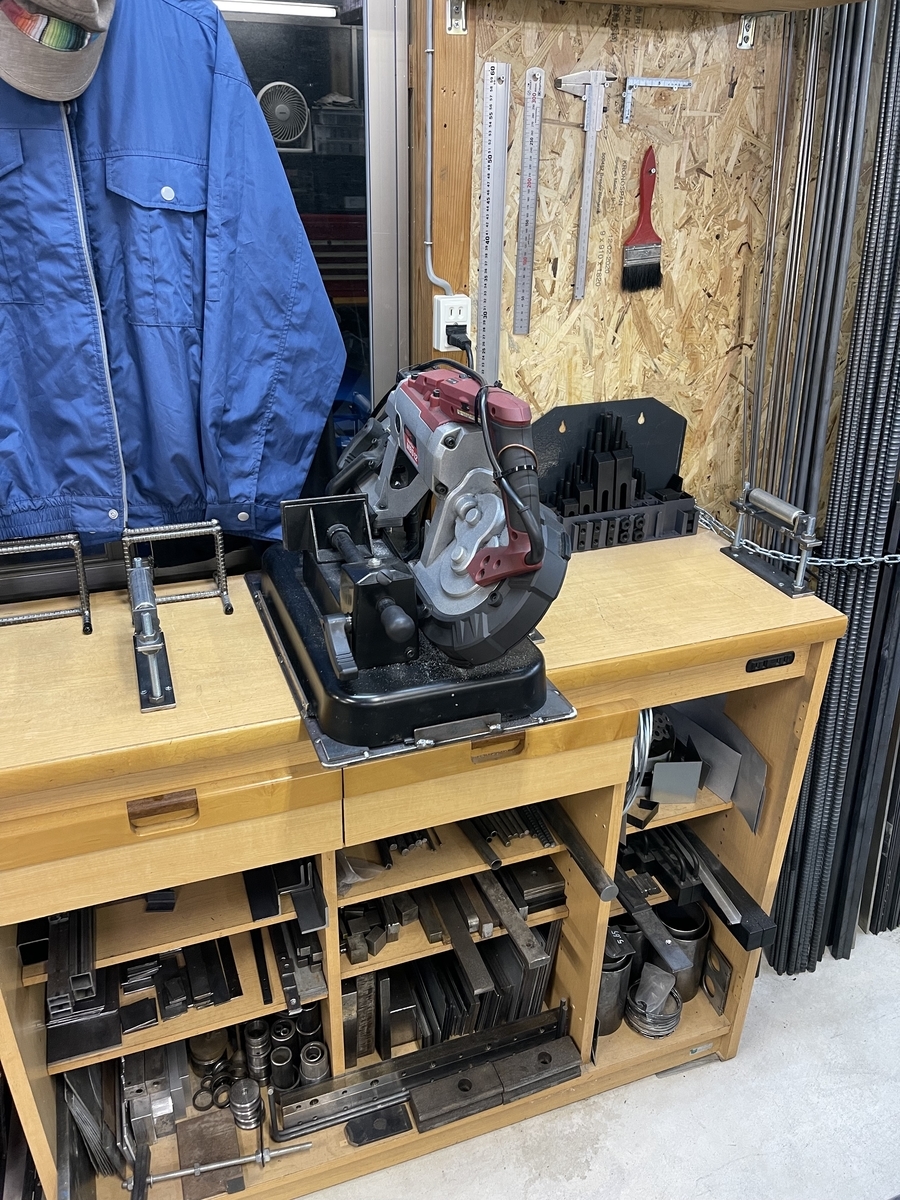

こちらはバンドソーです。ローラー台も自作しました。

f:id:CampersHigh:20210929235314j:plain

ガスボンベたちと手元台車。

f:id:CampersHigh:20210929235427j:plain

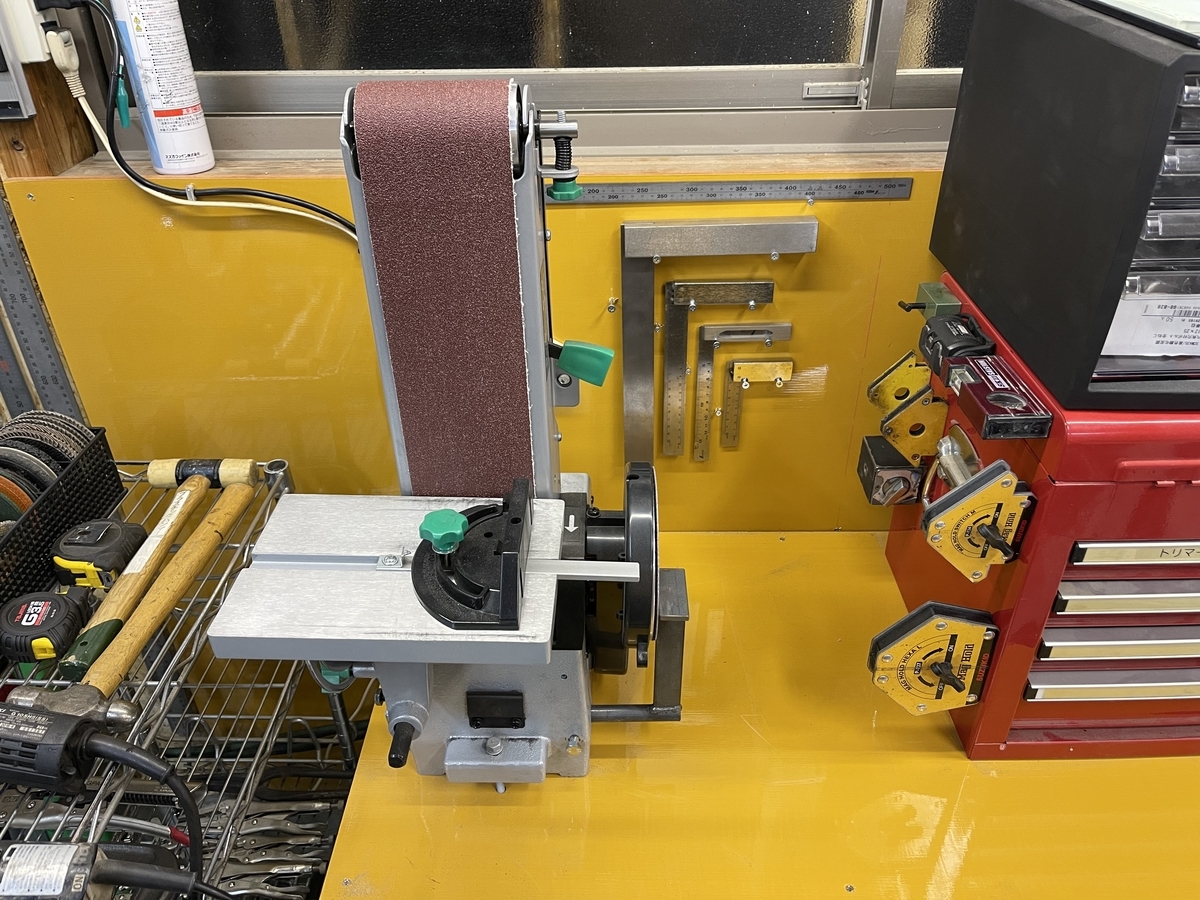

ベルトグラインダー。

f:id:CampersHigh:20210930000505j:plain

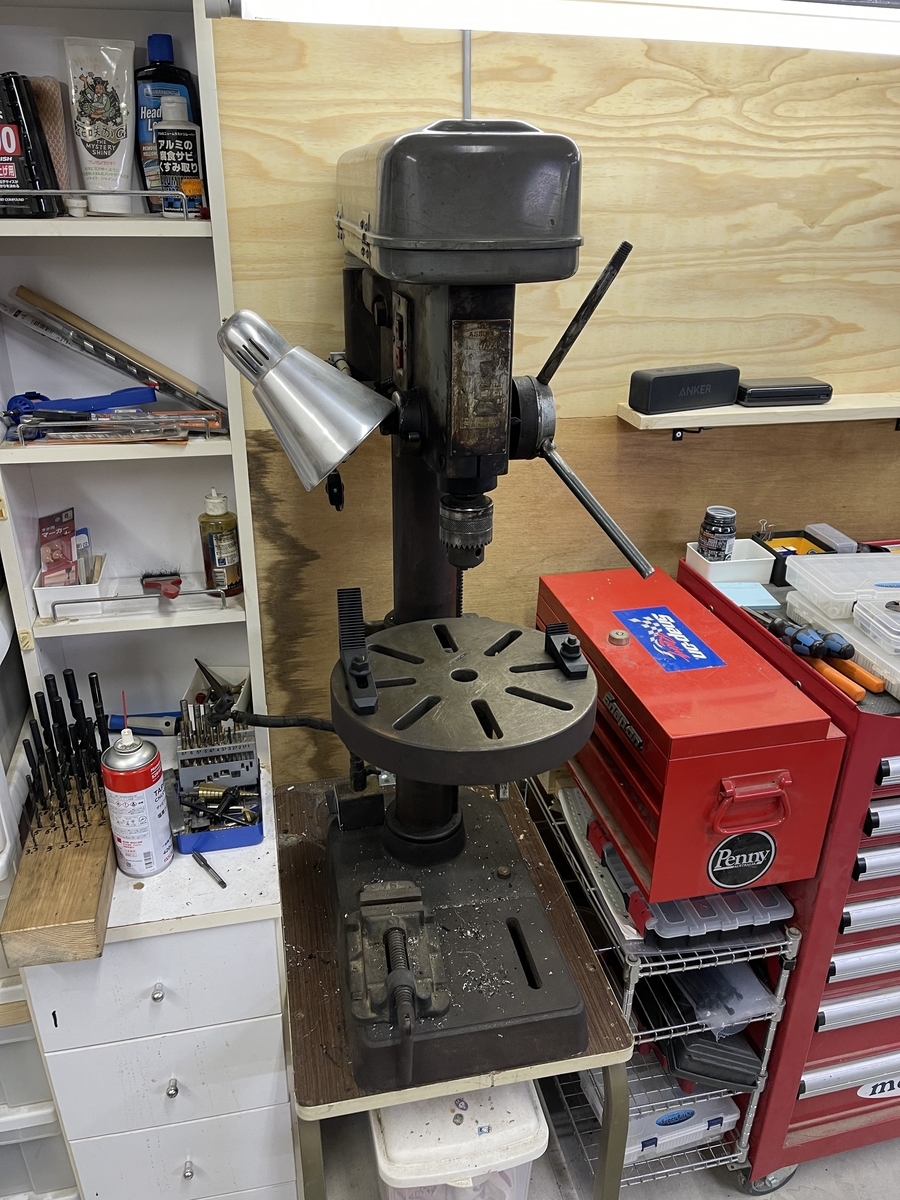

ボール盤

f:id:CampersHigh:20210929235630j:plain

エアコンプレッサー、半自動溶接機、TIG溶接機、プラズマカッター、アーク溶接機。

f:id:CampersHigh:20210930000644j:plain

あと排煙ファンも必須ですね。

f:id:CampersHigh:20210930000828j:plain

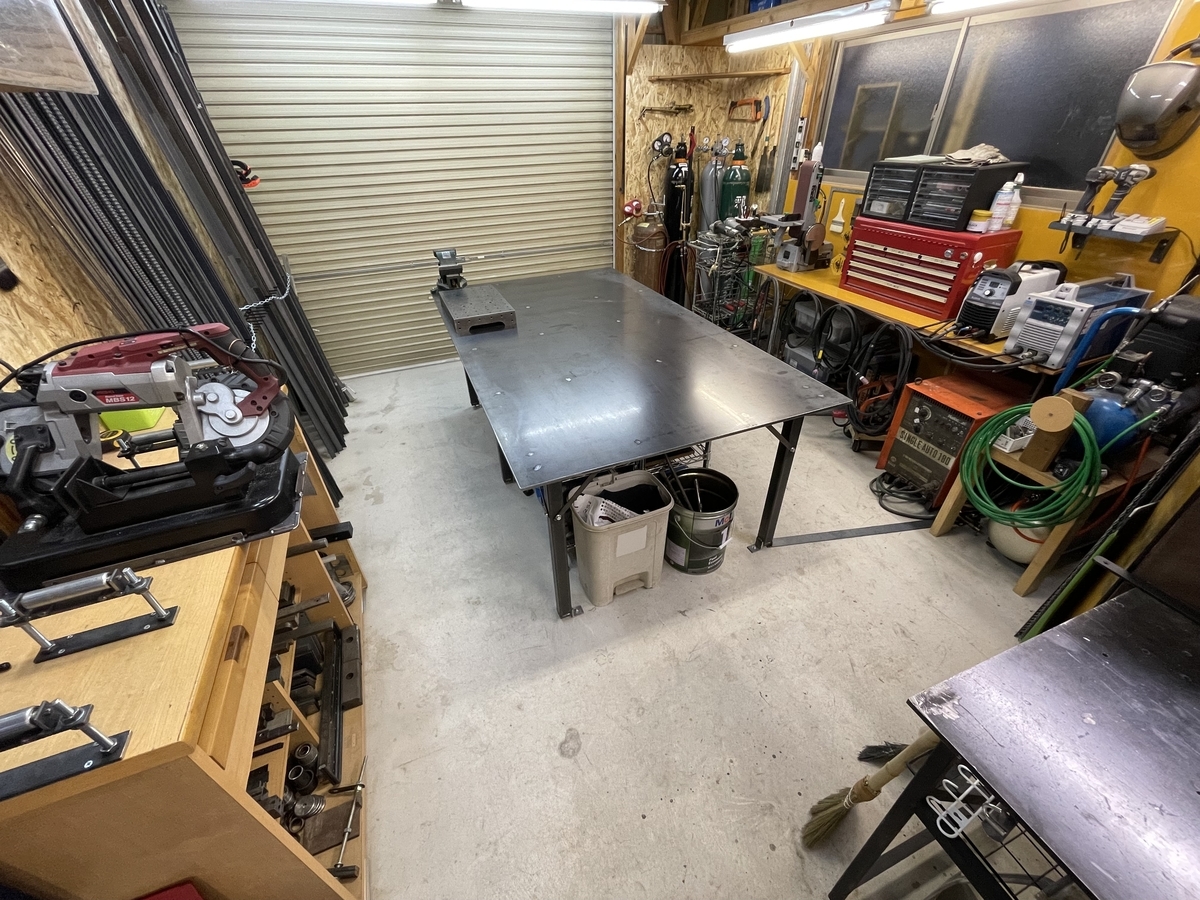

こんなかんじで使い勝手の良いものづくり工房が完成しました。やはり自宅にあるとすごくやりやすいですね。ますますものづくりが楽しめそうです!
